Reparación del conector de 4 pines para flex táctil 3ds / ds

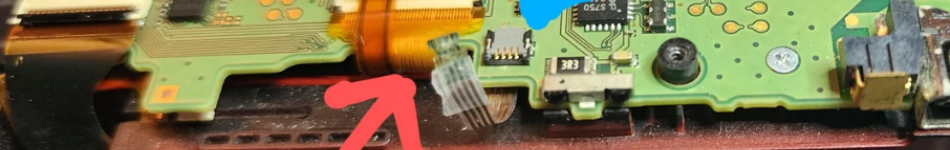

Reparar el seguro del conector P6 (el slot de 4 pines para el flex táctil, flex de análogo, flex de micrófono y fuente de pantalla inferior) en una Nintendo 3DS o DS es una tarea delicada, ya que estas pestañas plásticas son muy frágiles y suelen romperse con facilidad. A continuación, te presento una guía basada en las soluciones técnicas que puedes aplicar para este problema:
Tutorial para el Mod
1. Opción de reparación: El método de reinserción.
Si la pestaña plástica negra o blanca se desprendió pero el conector de metal en la placa base sigue intacto, no necesitas soldar. El objetivo es crear presión mecánica.
Materiales: Seguro plástico original o genérico del slot de 4 pines (disponible en nuestra tienda).
Procedimiento: El video del canal neotil1 (pasar por allí y suscribirse a su canal), muestra el método de levantar los pines del slot e insertar el seguro plástico. Debe hacerse con mucha paciencia y sin romper pines.
2. Reemplazo completo del conector (nivel avanzado)
Si los ganchos laterales que sostienen la pestaña se rompieron, la única solución definitiva es desoldar el componente y poner uno nuevo. A continuación te presento el tutorial de GrimwoodFix con su respectivo video.
Herramientas necesarias: Estación de aire caliente, flux, soldadura en pasta o hilo fino, pinzas y seguro plástico original o genérico del slot de 4 pines (disponible en nuestra tienda)..
Pasos clave: Protección: Cubre los componentes cercanos con cinta de aluminio (disponible en nuestra tienda) para no desoldar piezas pequeñas por accidente.
Extracción: Aplica flux (disponible en nuestra tienda) y usa aire caliente a unos 320°C-350°C con flujo de aire bajo para no «volar» el conector. Retira la pieza dañada.
Limpieza: Limpia los pads en la placa con malla desoldadora y alcohol isopropilico (disponible en nuestra tienda).
Soldadura: Coloca el conector nuevo, aplica un poco de calor hasta que la soldadura brille y se asiente. Revisa con un microscopio o lupa que los 4 pines estén bien sujetos.
Productos relacionados
Slot Puerto Conector de 4 pin para Táctil Nintendo 3ds / Táctil Nintendo 3ds XL / Pantalla NDS / Táctil DSi
$11,200Añadir al carrito- Slot Puerto Conector de 4 pin para Táctil Nintendo 3ds / Táctil Nintendo 3ds XL / Pantalla NDS / Táctil DSi

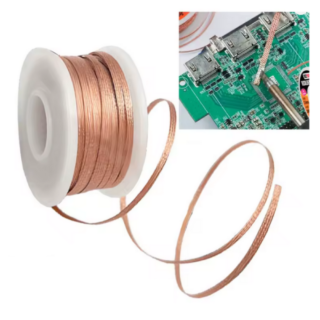

Malla Desoladora removedor de estaño Desoldar 1.5mm X 1.5m
